Wszystkie podzespoły komputera wydzielają pewne ilości ciepła. Zasada jest tu dość prosta: im wyższa temperatura w obudowie, tym gorzej dla całego urządzenia. Komputer często działa po prostu wolniej, kiedy któraś z części się przegrzewa, co jest konsekwencją zbyt słabego chłodzenia.
Nieodpowiednia temperatura zmniejsza także żywotność sprzętu. Dotyczy to wszystkich podzespołów komputera.
Dlatego wszystkie komputery wymagają chłodzenia ogólnego i poszczególnych wrażliwych elementów (np.: procesora, czy karty graficznej). Komputer, który nie jest należycie chłodzony, może się wyłączać lub samoczynnie restartować. Dodatkowo nierzadko występują „artefakty”, czyli błędy w wyświetlaniu grafiki. Zwykle przyczyną tego jest przegrzewanie karty graficznej.
Źródło: https://www.euro.com.pl/artykuly
Stosuje się następujące układy chłodzenia:
1. aktywne:
a) wentylatory - wymuszają ruch powietrza, przez co zwiększa się ilość odprowadzanego ciepła, mogą one obracać się ze stałą prędkością lub ich prędkość obrotowa może być regulowana;
b) chłodzenie wodne - polega na chłodzeniu elementów mechanicznych lub elektronicznych przy użyciu specjalnego płynu chłodniczego, np. wody. System chłodzenia składa się z:
- wymienników ciepła (bloków chłodzących i chłodnicy)
- pompy wymuszającej obieg płynu
- zbiornika wyrównującego
- rurek łączących elementy układu
Źródło obrazu: https://www.komputerswiat.pl

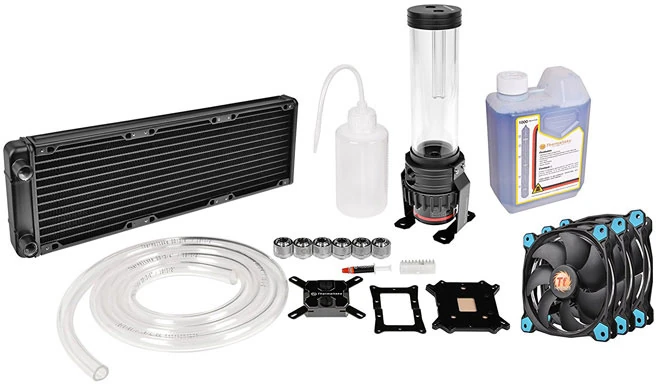

Elementy potrzebne do złożenia własnego chłodzenia wodnego
2. pasywne:
a) radiator - jest elementem wykonanym z materiału dobrze przewodzącego ciepło (najczęściej z aluminium), dzięki dużej powierzchni może łatwo odbierać ciepło (np. z procesora) i oddawać do otaczającego powietrza;
Źródło zdjęcia: https://commons.wikimedia.org
b) heat pipe (heatpipe, rurka cieplna) - to rurka wypełniona niewielką ilością płynu, który absorbując ciepło, zamienia się w parę i unosi do drugiego końca rurki, gdzie skraplając się odprowadza ciepło.
Do alternatywnych metod chłodzenia procesorów możemy zaliczyć:
a) ogniwo Peltiera - jest elementem półprzewodnikowym zbudowanym z dwóch cienkich płytek ceramicznych, pomiędzy którymi znajdują się półprzewodniki typu p i n. Podłączenie napięcia powoduje schładzanie się górnej płytki ceramicznej.
Źródło zdjęcia: http://www.plan-rozwoju.pcz.pl
NoFan CR-95C (nofancomputer.com), Źródło zdjęcia: https://gadzetomania.pl
Dodatkowym elementem poprawiającym przewodnictwo cieplne w miejscach styku elementów silnie nagrzewających się z elementami odprowadzającymi ciepło jest pasta przewodząca.
Cienka warstwa pasty nałożona na chłodzony układ (np. procesor) wypełnia mikronierówności powierzchni na styku z radiatorem, poprawiając w ten sposób wymianę ciepła.
Istniej wiele rodzajów past przewodzących mających bardzo zróżnicowany skład.
Źródło zdjęcia: By Darkone - Darkone, CC BY-SA 2.5, Link
Do alternatywnych metod chłodzenia procesorów możemy zaliczyć:
a) ogniwo Peltiera - jest elementem półprzewodnikowym zbudowanym z dwóch cienkich płytek ceramicznych, pomiędzy którymi znajdują się półprzewodniki typu p i n. Podłączenie napięcia powoduje schładzanie się górnej płytki ceramicznej.
Źródło obrazu: https://botland.com.pl
b) chłodzenie ciekłym azotem
c) chłodzenie freonem
d) chłodzenie suchym lodem
II. Obejrzyj:
III. Sporządź notatkę:
Zaznaczone na żółto fragmenty powyższego tekstu przepisz do zeszytu lub przepisz w edytorze tekstu, wydrukuj i następnie wklej do zeszytu.
IV. Przeczytaj w podręczniku:
Strony od 244 do 246 w podręczniku: Tomasz Marciniuk "Administracja i eksploatacja systemów komputerowych, urządzeń peryferyjnych i lokalnych sieci komputerowych. Kwalifikacja inf.02. Podręcznik do nauki zawodu technik informatyk. Część 1".
Strony od 244 do 246 w podręczniku: Tomasz Marciniuk "Administracja i eksploatacja systemów komputerowych, urządzeń peryferyjnych i lokalnych sieci komputerowych. Kwalifikacja inf.02. Podręcznik do nauki zawodu technik informatyk. Część 1".
V. Przeczytaj i sporządź notatkę:
Przeczytaj artykuł, do którego link jest poniżej:
Przeczytaj artykuł, do którego link jest poniżej:
- a następnie sporządź notatkę w której zawrzyj najistotniejsze, według Ciebie, informacje jakie uzyskałeś po przeczytaniu tego artykułu.
Źródła: powyższe podręczniki oraz Krzysztof Pytel i Tomasz Klekot "Repetytorium+testy. Egzamin zawodowy kwalifikacja EE.08 / INF.02"
